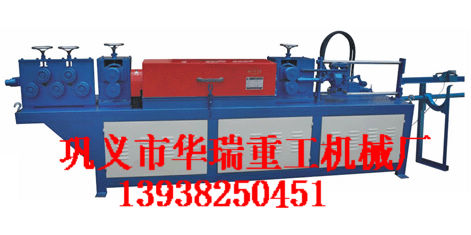

華瑞調直機工作原理
1、為調直筒，鋼筋由盤料架上出來后進入該筒，適當調整調直塊的調整螺釘，將調直塊緊固在不同的偏心位置上，以便對不同規格或不同性質的鋼筋進行調直。調直的方案有高斯曲線型、正弦曲線型和余弦曲線型，分別適用于不同直徑，不同屈服強度的鋼筋。在調直多盤鋼筋后，調直塊會產生磨損，此時，應補調偏心以保證調直效果。
2、為調直機主傳動箱及牽引壓輥，傳動箱內由機械減速機構將電機轉速降低，并帶動主動壓輥(上壓輥)旋轉。上料時，轉動一偏心手柄，使上壓輥抬起，將鋼筋穿過上壓輥與下壓輥(被動壓輥)之間的V型槽，然后反向轉動偏心手柄，使上壓輥放下，上下兩壓輥呈夾持鋼筋狀態。料壓在兩壓輥之間，被調整鋼筋力量的大小取決于壓輥之間的夾持力。與上壓輥機械相連的連桿上有一彈簧與之相連，該彈簧對上壓輥實施加壓，壓輥的牽引力與壓力成正比，故對不同直徑與材質的鋼筋應選擇不同的彈簧壓力，從而較好地握持并牽引鋼筋。同時，為防止在剪切時的連切現象，在鋼筋被頂停下時，鋼筋與壓輥間應能出現明顯的打滑。因此彈簧壓力的調整是調直機能否正常工作的關鍵。
3、為機座。
4、為剪切機構。傳動箱中偏心軸的雙滑塊機構帶動錘頭作垂直方向的直線往復運動，剪切機構的方刀臺中裝有上下切刀，當裝在方刀臺中的切刀進入錘頭下面時，上切刀被錘擊而實現鋼筋切斷工作。鋼筋被打斷后，方刀臺靠拉桿彈簧復位。
5、為受料架，受料架是調直切斷機的定長機構，架上有用于定長的定尺板，根據需要的長度調整好定尺板在拉筋上的位置，并調整好拉筋彈簧的壓力，使被調直鋼筋能頂動定尺板前進，而且又要在鋼筋被切斷后方刀臺能及時復位。當被調鋼筋頂動定尺板前進到位時，定尺板帶動拉筋移動，拖動方刀臺進入錘頭下面而實現剪切。剪切完成后，方刀臺靠拉桿彈簧復位。當鋼筋被切斷時，受料架張開卸料，鋼筋落下后，受料架隨即關閉，接受下一根鋼筋。受料架卸料時，張開時間的長短由時間繼電器控制。
